Mit kell tudni a bélelt fékpofákról a hardverkészletekkel, mielőtt teherautójához vagy utánfutójához vásárol?

A bélelt fékpofák és a hardverkészlet tartalma

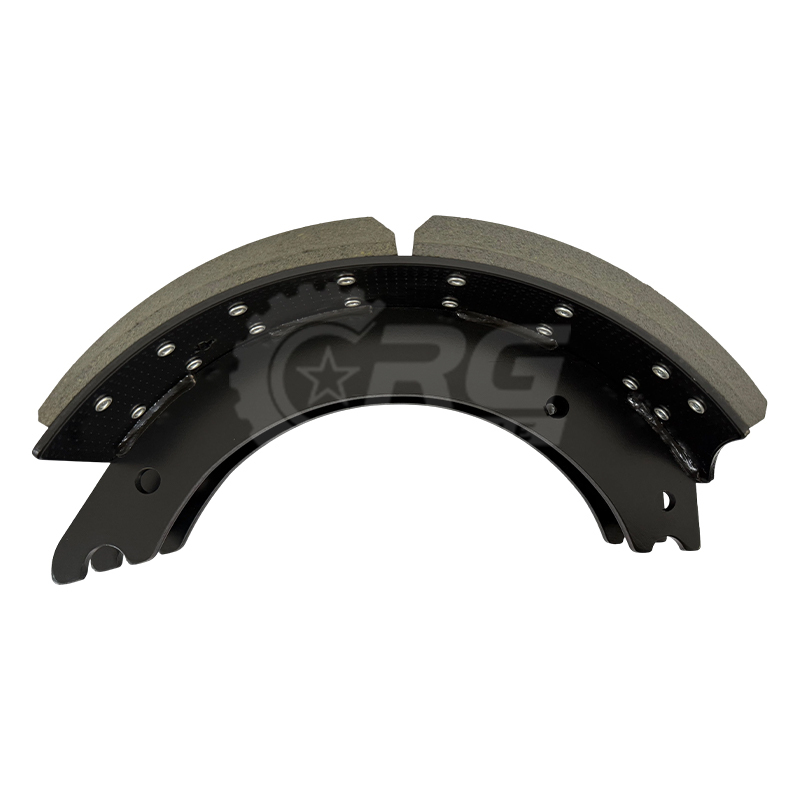

A bélelt fékpofa hardverkészlettel Egyetlen csomagba csomagolja mindazt, amire egy technikusnak szüksége van egy dobfékszerviz elvégzéséhez – nincs szükség külön rugók vagy csapok levadászására. A készlet két előre bélelt fékpofával (a bélés már szegecselve van a szalaghoz), valamint egy hozzáillő hardverkészlettel, az adott fékpofa- és tengelykonfigurációhoz méretezett.

A hardverkészlet általában a következőket tartalmazza:

• Horgonycsap és lágyacél perselyek
• Rögzítőrugó és nagy teherbírású visszatérő rugók
• Recézett görgő és görgőrögzítő
• Bármilyen, a féktípusra jellemző bütyökoldali hardver (Q Plus, ES, standard)

Mivel a bélés már rögzítve van, kihagyja az időigényes lépést, azaz a régi bélés áthelyezését vagy egy külön kötés beszerzését. Az egy nap alatt több tengelyes szolgáltatást üzemeltető flottaüzletek esetében ez az egy cikkszámú megközelítés csökkenti a munkaidőt és az össze nem illő alkatrészek kockázatát.

A rendelés előtt ellenőrizendő legfontosabb adatok

A rossz készlet rendelése a leggyakoribb – és leginkább elkerülhető – hiba a dobfékszervizben. Három szám határozza meg a döntést:

1. A fék átmérője és szélessége — A legtöbb nehéz tehergépjármű-alkalmazás 15" × 4" vagy 16,5" × 7"-es konfigurációkkal működik. Minden más előtt ellenőrizze a dob átmérőjét.
2. Tengelysúly-besorolás — A készletek besorolása a bélés teherbírása szerint történik, leggyakrabban 20 000 lb vagy 23 000 lb. A névleges értékek egy tengelykészleten belüli keverése egyenetlen kopást és kiegyensúlyozatlan fékezőerőt eredményez.
3. FMSI szám — A Friction Materials Szabványoss Institute száma egyedileg azonosítja a cipő geometriáját. Megrendelés előtt hivatkozzon az OE cikkszámra az FMSI-re, különösen, ha több OEM-szerelvényt használ ugyanazon a járművön.

A geometrián túl ügyeljen a féktípus jelölésére. A Q Plus, ES (Eaton szabvány) és szabványos bütykös konfigurációk különböző hardverkészleteket használnak – maguk a cipők hasonlónak tűnhetnek a polcon, de nem fognak megfelelően felszerelni, ha a hardver nem egyezik a pók és a bütyök geometriájával az adott tengelyhelyzetben.

Féktípus-kompatibilitás: Q Plus, ES és Standard

A nagy teherbírású dobfékek nem univerzálisak. Az észak-amerikai teherszállítás három leggyakoribb konfigurációja egy-egy speciális cipő és hardver párosítást igényel.

A kormányzott tengely készletek további ellenőrzést igényelnek. A kormányzott fékeknek konzisztens, kiszámítható erőt kell kifejteniük húzás nélkül – így a bélésanyagnak, a pofaszalag vastagságnak és a vasalatrugók arányának mind meg kell felelnie az adott tengelyre vonatkozó OE-specifikációnak, nem csak egy általános, „legtöbbre illik” megfelelőnek.

Miért olyan fontos a hardver minősége, mint a bélés?

Az elhasználódott hardver új burkolata olyan fékezési munka, amely a tervezettnél hamarabb meghiúsul. A vasalat a béléstől eltérően romlik – a rugók feszülése megszűnik, a görgőkön lapos foltok alakulnak ki, a perselyek pedig oválisan kopnak –, de a technikusok gyakran figyelmen kívül hagyják a vasalatokat, mert az nem kopik vagy repedik láthatóan, mint a bélés.

A gazdaságos és prémium hardverkészletek közötti különbség néhány konkrét helyen megmutatkozik:

• Visszatérő rugók – Az 1 millió ciklusra besorolt nagy teherbírású rugók biztosítják a cipő megfelelő visszahúzását a bélés teljes élettartama alatt. A költségvetési rugók jóval azelőtt elfáradhatnak, hogy a bélés elérné a kopási határt, ami ellenállást, hőfelhalmozódást és idő előtti meghibásodást okozhat.
• Hengerek — A hőkezelt, cink-kromát bevonatú hengerek ellenállnak a korróziónak nedves és sós úton történő környezetben. A csupasz acélgörgők kigördülnek és megragadnak, lekötik a bütykös mozgást, és a fék elhalványulását okozzák.
• Perselyek — A rozsdamentes acél vagy nagy nyomtávú perselyek terhelés alatt tartják a horgonycsapok beállítását. A puha acél perselyek gyorsan oválisan kopnak, lehetővé téve a cipő mozgását, ami felgyorsítja a bélés egyenetlen kopását.

A nagy nedvességtartalmú vagy téli útviszonyok között üzemelő flották esetében a porszórt rugók és a korrózióálló vasalat nem jelent prémium fejlesztést – ezek jelentik az alapértéket a várható szervizintervallumok eléréséhez.

OEM kereszthivatkozás és felszerelés ellenőrzése

A legtöbb bélelt cipőkészletet a Meritor, az Eaton/Dana, a Rockwell, a Dayton és a Spicer eredeti alkatrészek cseréjére tervezték. Egyetlen készlet-modellszám gyakran lefedi az OE-szerelvények körét – például egy 15"×4"-es ES-típusú elülső készlet egyszerre helyettesítheti az Eaton, a Meritor és a Spicer cikkszámokat.

Használja ezeket a referenciapontokat a beszerelés előtti megerősítéshez:

• OE gyártó cikkszáma (az eredeti cipőszalagra pecsételve)
• FMSI jelölés (az eredeti alkatrészek kézikönyvében vagy az eredeti csomagoláson található)
• Tengelygyártó és -modell (különösen a kormányzott és hajtott tengelyek megkülönböztetéséhez)
• A fékpók és a bütyökcső méretei, ha rendelkezésre állnak

Az utángyártott, bélelt cipőkészletek az OE méretszabványai szerint készültek – azonos szalagvastagság, azonos szegecsmintázat, azonos bélésanyag-osztály – módosítás nélkül telepíthetők, és egyenértékű ütközési teljesítményt nyújtanak. Ellenőrizze a szegecsfuratok számát és méretét ha részben elhasználódott cipőt cserél, hogy a szegecsek üléke egy síkban legyen, ne pedig büszke legyen a bélés felületére, amely azonnal megütheti a dobot.

Beszerelési ellenőrzőlista a tiszta, tartós fékmunkához

Még a kiváló minőségű bélelt cipőkészlet is alulteljesít, ha a környező vasalat és a dob nem azonos szervizintervallumban történik. Mielőtt az új cipők bemennek:

1. Mérje meg a dob átmérőjét a maximális selejtezési specifikációhoz képest – a legtöbb 15"-es dob 15,090"-nél, a 16,5"-es dobnál pedig 16,620"-nál van elítélve. A selejtezési specifikáció szerinti vagy azt meghaladó dob nem tartja be a fékbeállításokat, és felgyorsítja a betétkopást.
2. Vizsgálja meg a fékpofa és a horgonycsap furatait, hogy nincs-e kopás vagy megnyúlás. Cserélje ki a pókot, ha a horgonycsap mozgása meghaladja a 0,010 hüvelyk játékot.
3. Az új görgők behelyezése előtt tisztítsa meg a bütyök furatát, és kenje be magas hőmérsékletű fékkenőanyaggal a bütykös tömlőt – a száraz bütykös érintkezés a fékzaj és az egyenetlen bélés érintkezés egyik fő oka.
4. Az összes pókrögzítési hardvert a specifikációnak megfelelően nyomatékosítsa. A laza pók fékezési terhelésre vált, és ugyanazokat a tüneteket produkálja, mint a kopott cipők: húzás és idő előtti kopás.
5. A beszerelés után állítsa be a lazaságállítót a megfelelő tolórúd-löket eléréséhez. Az automatikus lazaságállítókat ellenőrizni kell, nem feltételezve, hogy a cipőcsere után megfelelően beállnak.

A teljes készlet – bélelt cipők és hozzáillő hardverek – kiküszöböli az ismeretlen fáradtságtörténetű alkatrészek újrafelhasználásának bizonytalanságát. Különösen a kormányzott tengelyeken és a nagy igénybevételű hajtott tengelyeken, új hardverrel kezdődően minden szervizciklus a legbiztosabb módja annak, hogy egyenletes féktávolságot érjünk el, és áteszünk az út menti fékellenőrzéseken.

Új és utángyártott bélelt cipőkészletek közötti választás

Az utángyártott bélelt cipőkészletek felújított cipőszalagot használnak, új béléssel a helyükre szegecselt, míg az új készletek frissen bélyegzett hálót használnak. Mindkét kategória a legtöbb fékkonfigurációban elérhető, és az árkülönbség jelentős – a reman készletek általában 20–40%-kal kevesebbet futnak, mint az új megfelelői.

A reman jó választás, ha a cipőszalag geometriája megmarad, és a reman-berendezés ugyanazt a súrlódási keverék osztályt alkalmazza, mint az OE-specifikáció. Keressen olyan készleteket, amelyek egyértelműen megadják a bélésanyag osztályát (R-osztályú, prémium, nagy sűrűségű), és megerősítik a cipőbevonat specifikációit – a reman kitben lévő csupasz acélszalagok gyorsabban korrodálódnak, és olyan feszültségrepedések keletkezhetnek, amelyeket egy új szalag nem.

Az új készletek értelmesek a kormányzott tengelyekhez, a nagy futásteljesítményű, fix időközönként cserélő fékflottákhoz, és minden olyan alkalmazáshoz, ahol a dobot és a hardvert is cserélik. Egy új cipőszalag járulékos költsége kicsi a teljes szervizmunkához képest, és egy változót eltávolít a jövőbeni hibaelemzésből, ha a következő ellenőrzés során fékezési panasz merül fel.
